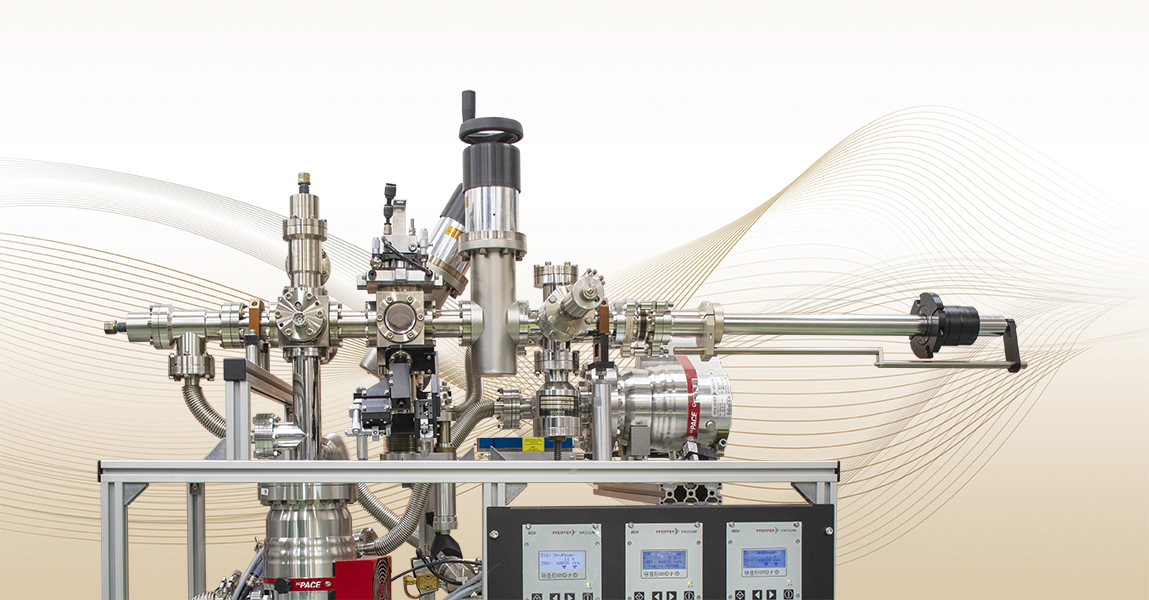

超高感度熱脱離分析装置 HEMTO-TDS

国内販売元:株式会社 東京インスツルメンツ 商品カタログPDF

高感度水素検出
レーザー加熱による非接触温度制御

超高感度熱脱離分析装置

微小な基板や薄膜中に含まれる水素の検出を、熱脱離法により行う装置です。水素固溶が少ないBeCuチャンバーを使用するとともに、赤外レーザーを使用し試料基板のみを効率的に加熱することにより、加熱中の水素のバックグランドの増加を抑え、試料からの脱離水素を高感度で測定できる装置です。
また、検出には四重極質量分析器を使用しているため、水素以外の脱離物質についても分析が可能です。


 本装置の開発は第103回市村清新技術財団新技術開発助成により推進されました。 本装置は東京工業大学細野研究室との産学連携製品です。


仕様
水素の検出限界
イオン電流 1×10-13Aまで検出可能
1×1015ion.cm2の水素イオン注入基板まで検出可能
5×1016個/cm3, 1/100万程度の濃度の水素原子を検出
加熱方式 赤外レーザー加熱(983nm)
温度制御 放射温度計によるPID制御
(放射率は熱電対付き温度校正用基板で校正)
温度範囲 150℃-1000℃
昇温速度 10℃/min-100℃/minで任意設定
試料サイズ 10mm×10mm
質量分析範囲 1-100amu

アプリケーション

半導体基板中の低濃度水素の検出
薄膜中に混入した水素の検出
微小試料中の不純物元素の熱脱離検出
吸収・吸着の結合状態の判定



装置原理

赤外加熱で局所加熱
放射温度計で温度計測・制御
BeCuチャンバーで低水素バックグランド
オリフィス設置で高感度化

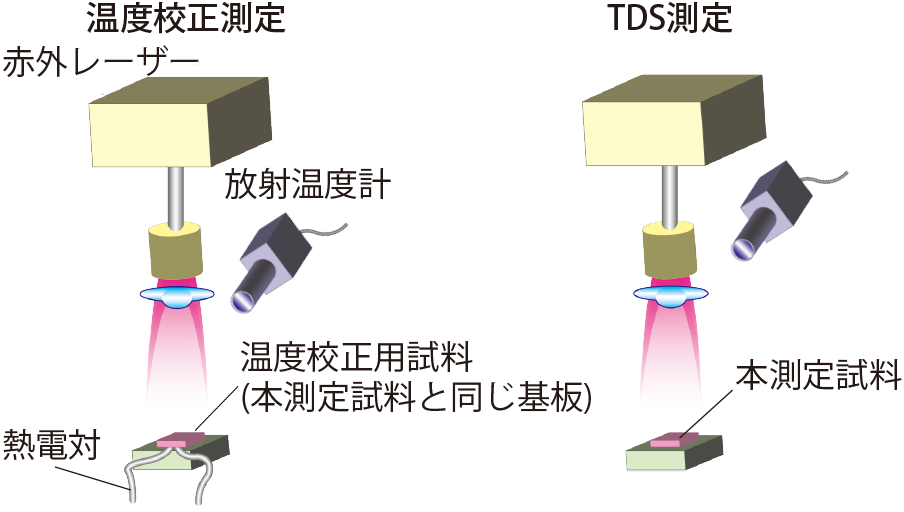

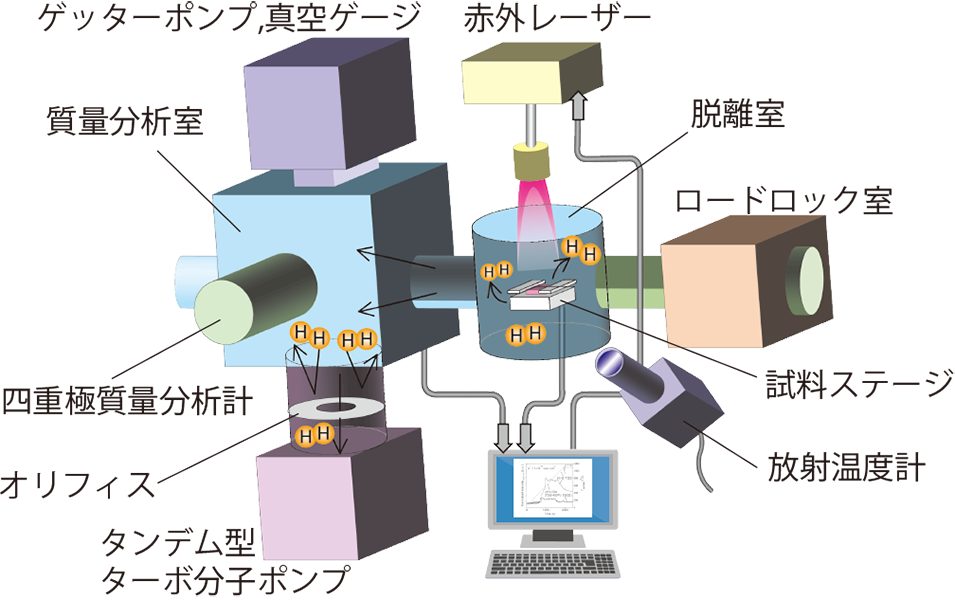

装置原理図、装置概要図 温度校正測定図とTDS測定図

測定データ

Hイオン注入Si基板の熱脱離実験結果

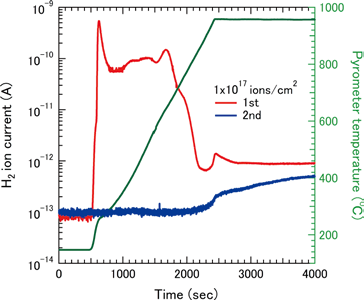

1回目と2回目加熱の連続TDS結果

1回目と2回目加熱の連続TDS結果のグラフ

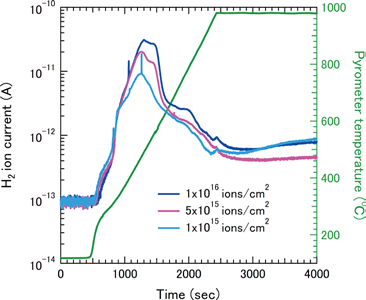

異なるイオン注入濃度Si基板の熱脱離実験結果

異なるイオン注入濃度Si基板の熱脱離実験結果のグラフ

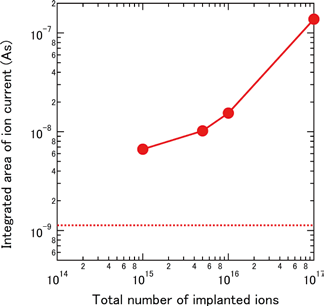

強度積分値と水素イオンの検量線グラフ

強度積分値と水素イオンの検量線グラフ

Si基板の加熱制御結果

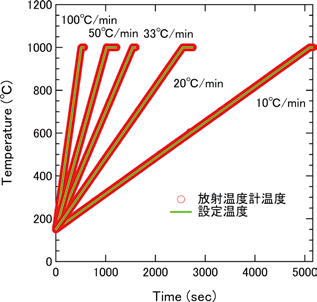

昇温速度制御可能

昇温速度制御可能のグラフ

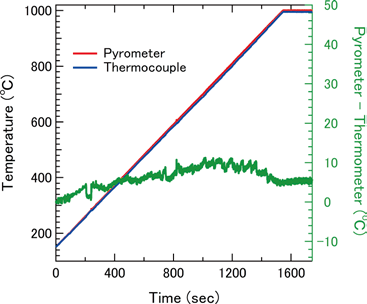

広範囲にわたる高い温度制御精度

広範囲にわたる高い温度制御精度のグラフ


デモ測定受付中

 試料導入室を備えたスタンドアロンの3室構成のシステム(右図)をデモ測定器として準備しています。
本計測は、大気中での水分吸着に敏感な可能性がありますので、試料の導入方法や測定内容については相談して進めさせていただきます。


連絡先

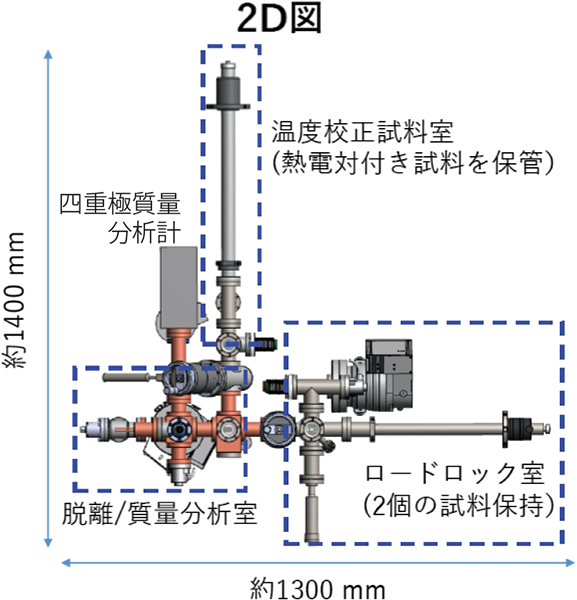

装置の2D図
