CoolSpeKオプション
| セル／セルアダプタ／サンプルホルダー | ||||
| 型番 | 名称 | UV | CD | IR |
|---|---|---|---|---|
| CS-CL-U1 | 標準セル | ○ | - | - |
| CS-CL-U1T | すり合わせ付きセル | ○ | - | - |
| CS-CL-U1TS | すり合わせ付き低頭セル | ○ | - | - |
| CS-SB-F27 | 標準セル用テフロン製攪拌子 | ○ | - | - |
| CS-CL-U01/02 | 1 mm/2 mm セル | ○ | - | - |
| CS-CL-U01/02-C | 1 mm/2 mm セル キャップ付 | ○ | - | - |
| CS-CL-H1/2 | 1 mm/2 mm セル用アダプタ | ○ | - | - |
| CS-CL-F1 | 蛍光用 1 mm セルアダプタ | ○ | - | - |
| CS-KT-H00-32/H07-42 | 固体サンプルホルダー (透過/吸収用) | ○ | ○ | ○ |
| CS-KF-H00-32/H07-42 | 固体サンプルホルダー (蛍光用) | ○ | ○ | ○ |
| CS-PF-R | 粉体・粒体サンプルホルダー (蛍光用) | ○ | ○ | ○ |
| CS-CL-NET5 | NMR・ESR試料管用ホルダー (4面開口) | ○ | ○ | - |
| CS-CL-NEF5 | NMR・ESR試料管用ホルダー (直交2面開口) | ○ | ○ | - |
| CS-CL-NES5 | NMR・ESR試料管 | ○ | ○ | - |
| 低温対応IR用液体セルおよび付属品 | ||||
| 型番 | 名称 | UV | CD | IR |
| USP-CL-T2/T1 | 低温対応IR用液体セル | - | - | ○ |
| USP-CL-AS2500 | 送液シリンジ | - | - | ○ |
| USP-MX2-TS | 汎用送液装置 | - | - | ○ |
| USP-MX2-TS-RU / USP-MX2-TS-FU |
汎用送液装置用追加ユニット | - | - | ○ |
| 別表参照 | 低温対応IR用液体セルパーツ 透過基板(角窓)各種材質 | - | - | ○ |
| ファイバーホルダー、フィルターホルダー | ||||
| 型番 | 名称 | UV | CD | IR |
|---|---|---|---|---|
| CS-AD-UW-FB | ファイバーホルダー | ○ | - | - |
| CS-AD-UW-FH | フィルターホルダー | ○ | - | - |
| CS-AD-UL-FFF15-NH | 遮光フィルターホルダー付 ファイバーホルダー |
○ | - | - |
| CS-AD-BL | 窓用遮光カバー | ○ | - | - |
| 光学窓 | ||||||
| 型番 | 材質 | 透過領域 | 備考 | UV | CD | IR |
|---|---|---|---|---|---|---|
| CS-WI-QU | 石英 | 0.15 ～ 4.5µm | UV/CD用の標準窓材 | ○ | ○ | ○ |
| CS-WI-CF | CaF2フッ化カルシウム | 50,000 ～ 1,000 cm-1 200 ～ 10µm |
IR用クールスペックの標準窓材 アンモニウム塩に溶解する |
○ | ○ | ○ |
| CS-WI-MF | MgF2フッ化マグネシウム | 50,000 ～ 1,600 cm-1 0.11 ～ 7.5µm |
CaF2よりやや水に溶けやすい | ○ | ○ | ○ |
| CS-WI-MF | BaF2フッ化バリウム | 50,000 ～ 2,000 cm-1 0.15 ～ 15µm |
酸またはアンモニアを含んだサンプルは使用不可 | ○ | ○ | ○ |
| CS-WI-MF | KRS-5 臭沃化タリウム | 20,000 ～ 250 cm-1 1 ～ 40µm |
酸またはアンモニアを含んだサンプル、 タリウムと錯形成する物質は使用不可 |
- | ○ | ○ |
| 分光光度計およびレーザー光学系用アダプタ | |
| メーカー | 対応実績 |
|---|---|
| UNISOKU | RSP-2000, TSP-1000 / 2000, picoTAS |
| Agilent | Agilent (Cary) 8453 / 8454 Cary 50 / 60 Cary 3500 Flexible Module (Cary 3500 Compact / Multicellは不可) Installation Guide (YouTube) CARY 4000 / 5000 / 6000 FTS-6000 CARY 640 / 650 / 660 / 670 / 680 |
| Beckman | DU-7400 |
| Bruker | VERTEXシリーズ |
| JASCO | V-550 / 560 / 570, V-650 / 660 / 670, V-700シリーズ FP-6200 / 6500 / 6600 / 8300 / 8500 / 8600 J-720 / 820 / 1500 FTIR 420 / 4000 / 6000 |
| Hamamatsu | Quantaurus-Tau |
| Hewlett-Packard | HP 8453 |
| HITACHI | U-2800 / 2900 / 3500 / 3900 / 4100 F-4500 / 7000 |
| HORIBA | FluoroMax / Log FluoroCube |
| Perkin Elmer | Lambda 20 / 30 / 45 Lambda 650 / 750 / 850 / 950 / 1050 |
| SHIMADZU | UV-3000 / 3100 UV-1800 / 2000 / 2400 / 2450 / 2550 / 3600 RF-5300 |
| Sinco | S-3100 |
| Edinburgh Instruments | FLS920 / FLS1000 LP980(TAS) ※別途EI社製FLS変換アダプタ(product code F-5376)必要 |
| デュワー | ||||
| 型番 | 名称 | UV | CD | IR |
|---|---|---|---|---|
| CS-DW-PS10-V | 真空断熱ステンレス製トランスファーチューブ及び加圧制御システム | ○ | ○ | ○ |
| CS-DW-PS10 | 簡易トランスファーチューブ及び加圧制御システム | ○ | ○ | ○ |
| その他 | ||||
| 型番 | 名称 | UV | CD | IR |
| CS-FM | バルブ付フローメーター | ○ | ○ | ○ |
| CS-AT-SM | 薄型スターラー | ○ | ○ | ○ |
標準セル (CS-CL-U1)
- 光路長：10mm
- 材質：石英 4面透明
- セル室へ容易にセルの出し入れができるよう、一般的な角型セルよりも全長を長くしています。
- 付属のセプタム付きオープントップキャップを装着すると、セプタムからシリンジなどで液体を注入できるのでセルをセル室から取り出すことなく冷却しながらサンプルを混合できます。
- 分光光度計や蛍光光度計で使用します。
すり合わせ付きセル (CS-CL-U1T)
- 光路長：10mm
- 材質：石英 4面透明
- 上部：TS15／25雌型すり合わせ
- CoolSpeK本体標準キャップの上部とセプタムを取り外すと、すり合わせ部分を本体外部に出せるので、セルをセル室に入れた状態で雄型すり合わせが付いたガラス器具を接続できます。
- 分光光度計や蛍光光度計で使用します。
すり合わせ付き低頭セル (CS-CL-U1TS)
- 光路長：10mm
- 材質：石英 4面透明
- 上部：TS15／25雌型すり合わせ
- 雄型すり合わせが付いたガラス器具を接続できます。
- CS-Cl-U1Tよりも全長が短く（約88mm）クライオスタットの内部に全体が収まります。
標準セル用テフロン製攪拌子 (CS-SB-F27)
- 標準セル(CS-CL-U1)に入れて使用できる10mmセル用小型撹拌子です。
1mmセル (CS-CL-U01) / 2mmセル (CS-CL-U02)
- 光路長 1 mm または 2 mm の石英セル
- CS-CL-U01：1mmセルアダプタ(CS-CL-H1)や蛍光用1mmセルアダプタ(CS-CL-F1)に取り付けて使用できます。
- CS-CL-U02：2mmセルアダプタ(CS-CL-H2)に取り付けて使用できます。
1mmセル キャップ付 (CS-CL-U01-C) / 2mmセル キャップ付 (CS-CL-U02-C)
- 上部にキャップが付いた光路長1mmまたは2mmの石英セルです。
- CS-CL-U01-C：1mmセルアダプタ(CS-CL-H1)、蛍光用1mmセルアダプタ(CS-CL-F1)に取り付けて使用できます。
- CS-CL-U02-C：2mmセルアダプタ(CS-CL-H2)に取り付けて使用できます。
1mmセルアダプタ (CS-CL-H1) / 2mmセルアダプタ (CS-CL-H2)
- 対応セル：光路長1mmまたは2mmのセル
- 短光路長セルでの透過/吸収測定時に使用します。
- 本アダプタを使用することで、クライオスタット本体冷却ブロックとセルの隙間をなくし熱接触が向上します。
- アダプタとセルの熱接触を良くするためスプリングが内蔵されています。
- セルは付属しません。
蛍光用 1mmセルアダプタ (CS-CL-F1)
- 対応セル：光路長1mmのセル（石英の板厚を含めて厚さ3.5mm、幅12.5mmのもの）
- 光学面表面での反射光が蛍光と分離するように、励起光に対して 55° の角度がついています。
- セルは付属しません。
固体サンプルホルダー (透過/吸収用) (CS-KT-H00-32/H07-42)
- ディスク状の固体試料、粉体試料の吸光度および透過率測定用のサンプルホルダーです。
- 試料サイズ：高さ12.5～9mm、幅12.5mm以下
- 試料厚さ：下記2種類から選択可
- 入射・出射穴：Ø 8mm CS-KT-H00-32：0～3.2mm CS-KT-H07-42：0.7～4.2mm ※記載にない形状の試料についてはご相談ください。
固体サンプルホルダー (蛍光用) (CS-KF-H00-32/H07-42)
-
ディスク状の固体試料、粉体試料の蛍光測定用のサンプルホルダーです。
光学面表面での反射光が蛍光と分離するように励起光に対して 60° の角度がついています。
- 試料サイズ：高さ14.4～9mm、幅14.4～8.5mm
- 試料厚さ：下記2種類から選択可
- 入射・出射穴：Ø 5mm CS-KF-H00-32：サンプル厚0～3.2mm CS-KF- H07-42：サンプル厚0.7～4.2mm ※記載にない形状の試料についてはご相談ください。 ※CS-KF-H00-32-N、CS-KF-H07-42-Nは石英基板とスペーサーを含まない場合の型番です。
粉体・粒体サンプルホルダー 蛍光用 (CS-PF-R)
-
粉体・粒体試料の蛍光リン光等、発光測定用のサンプルホルダーです。
光学面表面での反射光が蛍光と分離するように励起光入射方向に対して 30° の角度が付いています。
- カバーガラス材質 サファイア
NMR・ESR試料管用ホルダー(4面開口) (CS-CL-NET5)
- Ø 5 mm のNMR・ESR試料管用の4面開口タイプホルダーです。
- NMR・ESR試料管を使用して蛍光・燐光測定が行えます。
- 試料管外形寸法の変更は可能な場合もございますので、ご相談下さい。
- 試料管は付属しません。
NMR・ESR試料管用ホルダー(直交2面開口) (CS-CL-NEF5)
- Ø 5 mm のNMR・ESR試料管用の直交2面開口タイプホルダーです。
- NMR・ESR試料管を使用して蛍光・燐光測定が行えます。
- 試料管外形寸法の変更は可能な場合もございますので、ご相談下さい。
- 試料管は付属しません。
NMR・ESR試料管 (CS-CL-NES5)
- 試料管のサイズはØ 5mm-Ø 4mm-L100mmの合成石英製です。
低温対応IR用液体セル及び付属品
低温対応IR用液体セル (USP-CL-T2 / T1)
-
組立型のフローセルで低温下でも液漏れがないよう設計しています。
- USP-CL-T2（ミキサー付き）：2種の試料を注入して、内部の低温領域で混合できます。
- USP-CL-T1（ミキサー無し）：微量タイプ ※詳細は専用カタログをご覧ください。
セル上部にテフロンチューブを接続し、試料を注入交換できます。
■ 下記2種類から選択できます。
送液シリンジ (USP-CL-AS2500)
- 容量 2.5 ml のガスタイトシリンジです。
- ミキサー無しの低温対応IR用液体セルに試料を注入できます。
汎用送液装置 (USP-MX2-TS)
- 2種の液体試料を同時に等量押し出せる送液装置です。
- 本装置と低温対応IR用液体セルを使用すれば、簡易ストップトフローの実験が可能です。
- ストッパーをセットすると、必要な容量の送液を複数回簡単に行えます。それぞれの送液停止も確実です。
- 【オプション】空気圧による自動駆動を備え、測定ごとの測定誤差が少なくなるようにしています。
汎用送液装置用追加ユニット (USP-MX2-TS-RU / USP-MX2-TS-FU)
- リザーバーユニット (USP-MX2-TS-RU)：送液装置への試料充填が簡単にできます。
- フラッシュユニット (USP-MX2-TS-FU)：試料交換無しで、セル内の試料を溶媒に置換できます。
低温対応IR用液体セルパーツ 透過基板(角窓)各種材質
- 低温対応IR用液体セルで使用する透過基板(角窓)。
- 穴無 穴付形状はサンプル注入用の穴付と穴無の2種有り。標準の材質はCaF2。
- 測定波数範囲やサンプルにより各種材質を選択可能。
| （別表）低温対応IR用液体セルパーツ 透過基板(角窓)各種材質 | ||||
| 材質 | 穴付 | 穴無 | 透過領域 | 備考 |
|---|---|---|---|---|
| CaF2フッ化カルシウム | FCL-SWI-CF2H | FCL-SWI-CF | 50,000 ～ 1,000 cm-1 200 ～ 10µm |
アンモニウム塩に溶解する |
| BaF2フッ化バリウム | FCL-SWI-BAF2H | FCL-SWI-BAF | 50,000 ～ 2,000 cm-1 0.15 ～ 15µm |
酸またはアンモニアを含んだサンプルは使用不可 |
| KRS-5 臭沃化タリウム | FCL-SWI-K52H | FCL-SWI-K5 | 20,000 ～ 250 cm-1 1 ～ 40µm |
酸またはアンモニアを含んだサンプル、タリウムと錯形成する物質は使用不可 |
ファイバーホルダー、フィルターホルダー
ファイバーホルダー (CS-AD-UW-FB)
＜作製例＞ XY調整機構無し、Ø 8SUS管用
＜作製例＞ XY調整機構有り、SMAコネクタ用
-
クールスペック本体に取り付け可能なファイバーホルダーです。
- 対応ファイバーコネクタ：FC、SMA、Ø 12SUS管、Ø 8SUS管
- 光学系：集光タイプまたは平行タイプ
- XY調整機構付も選択可 ※お見積もりの際にファイバーコネクタ形状、光学系の種類、調整機構の有無をご指定ください。
フィルターホルダー (CS-AD-UW-FH)
-
クールスペック本体に取り付け可能なフィルターホルダーです。
- 厚み5mm、外寸50mm角または1インチ角に対応
遮光フィルターホルダー付ファイバーホルダー (CS-AD-UL-FFF15-NH)
-
クールスペック本体に取り付け可能な遮光フィルターホルダー付きファイバーホルダーです。
- 厚み7.5mm、外寸50mm角または1インチ角のフィルター挿入が可能
- Ø 1インチ用フィルタホルダを別途購入すればØ 1インチ円形のフィルターも使用可能
- 対応ファイバーコネクタ：Ø 15SUS管 （その他の形状のファイバーコネクタにも対応出来ますのでご相談下さい。）
- レンズ内蔵
窓用遮光カバー (CS-AD-BL)
-
クールスペック本体に取り付けるブランクカバーです。使用しない光学窓に取り付け遮光します。
デュワー

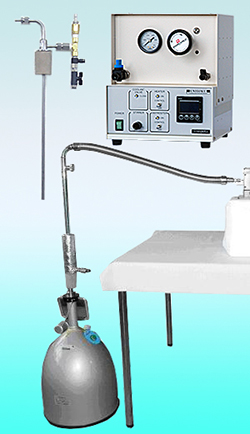

真空断熱ステンレス製トランスファーチューブ及び加圧制御システム (CS-DW-PS10-V)
※デュワーシーベルは含みません。
- 容量は 10 L、冷却持続時間は約12時間以上 (-80°C 設定、10Lシーベル使用時) ※チューブの長さに依存します。
- 液体窒素輸送管：ステンレス製真空断熱チューブ 加圧式のためデュワーの設置場所の高低にかかわらず冷却できます。また輸送管に真空断熱チューブを使用しているためシリコンチューブよりも長時間低温を持続できます。 ※輸送管が金属製のためシリコンチューブに比べて取り回しに制限があります。 ※送液には窒素ガス供給が必要です。 ※10Lシーベルは別売りです。
簡易トランスファーチューブ及び加圧制御システム (CS-DW-PS10)
※デュワーシーベルは含みません。
- 容量は 10 L、冷却持続時間は約10時間以上 (-80°C 設定)
- 液体窒素輸送管：シリコンチューブ 加圧式のためデュワーの設置場所の高低にかかわらず冷却できます。また輸送管にシリコンチューブを使用しているので、取り回しが容易です。 ※シリコンチューブが液体窒素輸送時に硬化し金属性チューブよりも破損しやすくなるため、冷却時は取り扱いに注意が必要です。 ※送液には窒素ガス供給が必要です。 ※10Lシーベルは別売りです。5Lや20Lへの変更も可能です。
その他
汎用アダプタ (CS-AD-US)
クールスペック取り付け用の汎用アダプタです。光学テーブル等での使用を想定したアダプタとなります。 アダプタ底面から光軸までの高さは60mmとなります。 アダプタ底面はM6タップ付ロッドの取付が可能となっており、市販のロッド及びロッドホルダー、ベースプレートにより、任意の高さにクールスペック本体を調整することができます。 なお標準で光軸高さ132～155mmに調整可能なソーラボ製のロッドやロッドホルダー等のパーツを付属しております。
バルブ付きフローメーター (CS-FM)
除湿操作時にセル室内にフローする乾燥ガスの流量調整及び流量確認に使用します。
薄型スターラー (CS-AT-SM)
本体下部に取り付けて使用します。コントローラーで回転スピードの調整ができます。
