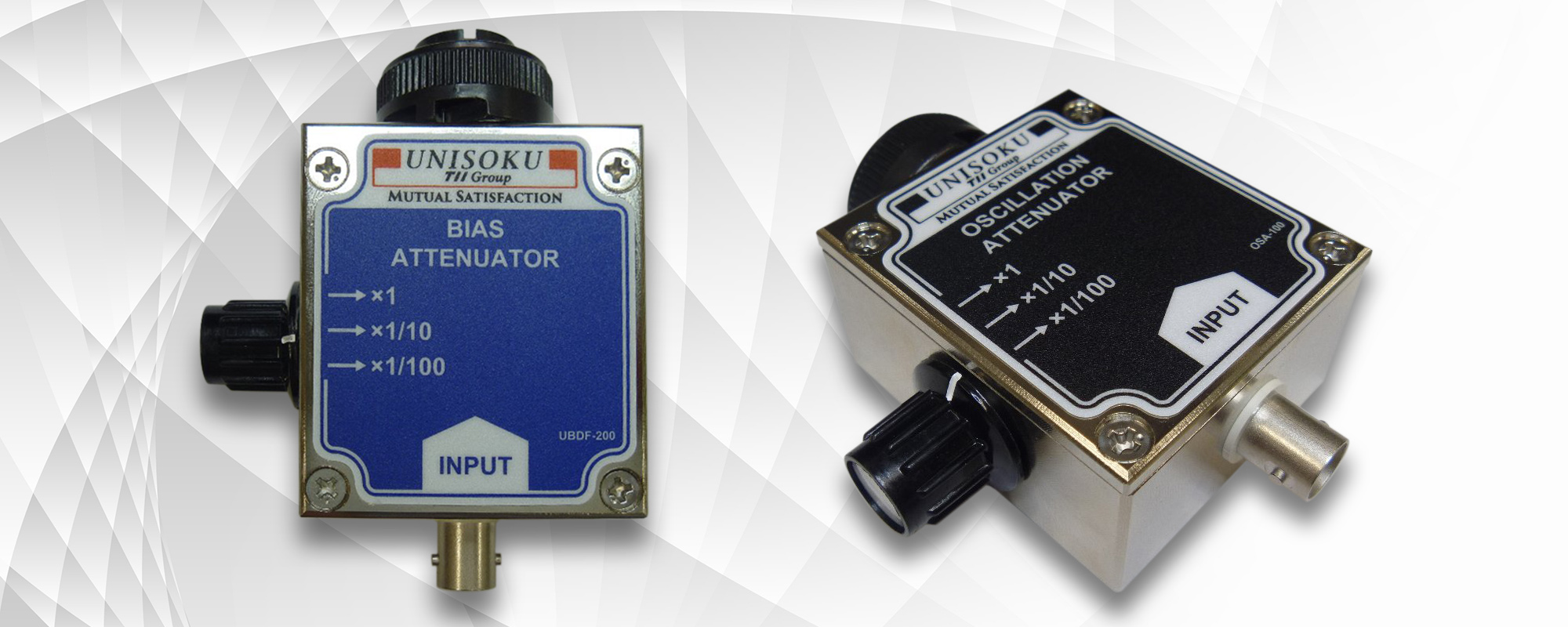

バイアスアッテネーター UBDF-200・オシレーションアッテネータ OSA-100

UBDF-200、OSA-100 商品カタログPDF

バイアスアッテネーター UBDF-200

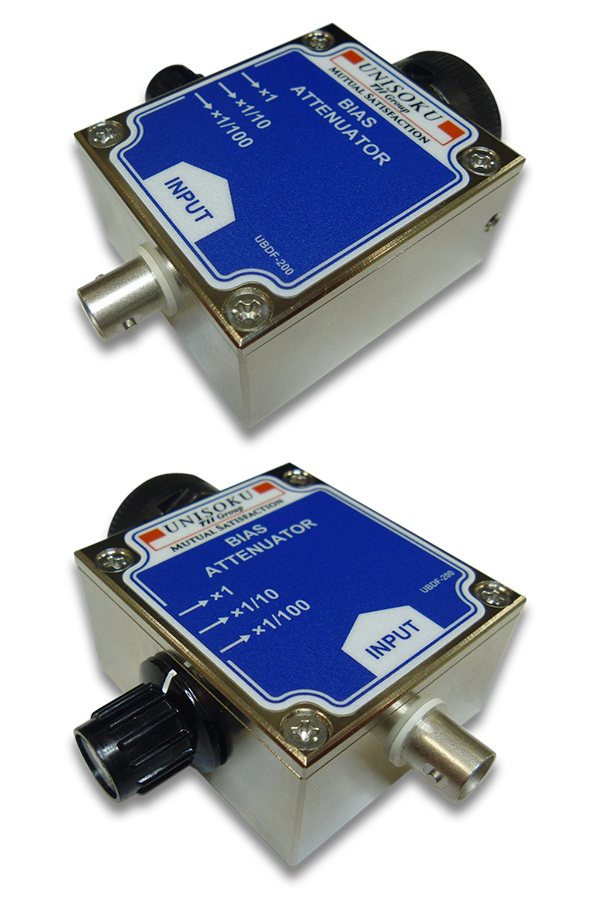

UBDF-200 バイアスアッテネーター

入力されたバイアス電圧を1 倍、1/10 倍、1/100 倍に減衰して出力することができます。 mV オーダーのサンプルバイアスを必要とするSTM,STS 測定に使用します。 ローパスフィルタ回路によって、高周波ノイズを減衰させることができます。


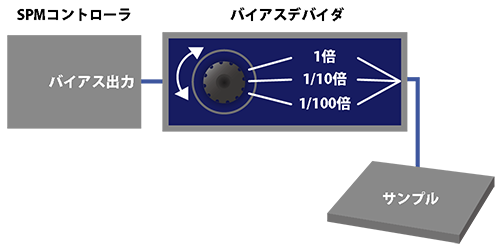

UBDF-200 バイアスアッテネーター原理図

仕様
入力コネクタ BNC レセプタクル
入力インピーダンス 10kΩ( ×1,×1/10,×1/100 共通)
出力コネクタ MS3106 ストレートプラグ 6極ソケット
出力ピン A,B,C,D,E,F
寸法 高さ85.7× 幅50× 奥行28.6(mm)
分圧精度 ±0.2%
カットオフ周波数 100kHz
温度による分圧比の変化 ×1:2ppm/℃以下
×1/10:5ppm/℃以下
×1/100:10ppm/℃以下

オシレーションアッテネーター OSA-100

OSA-100 オシレーションアッテネーター

入力された励振電圧を1倍、1/10 倍、1/100 倍に減衰して出力することができます。 mV オーダーの励振電圧を必要とするAFM 測定に使用します。 ローパスフィルタ回路によって、高周波ノイズを除去することができます。


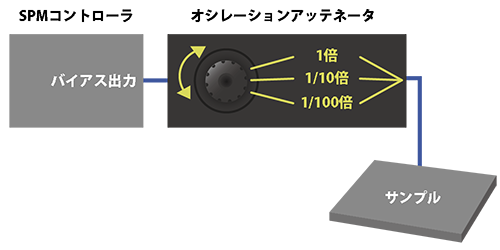

OSA-100 オシレーションアッテネーター原理図

仕様
入力コネクタ BNC レセプタクル
入力インピーダンス 20kΩ( ×1,×1/10,×1/100 共通)
出力コネクタ MS3106 ストレートプラグ 6極ソケット
出力ピン A (B: GND, C~F: NC)
寸法 高さ85.7× 幅50× 奥行28.6(mm)
分圧精度 ±0.5%
カットオフ周波数 300kHz
