Phasis-AUM マイカ基板上の金 (Au) 蒸着膜

商品カタログPDF SPM関連消耗品

Phasis社製 Au 蒸着膜　走査型プローブ顕微鏡での観測用の基板として最適

本製品は原子層レベルで平らでクリーンな金薄膜です。SPMや表面プラズモン共鳴、SAM膜、細胞培養、電気化学実験などにご使用いただけます。

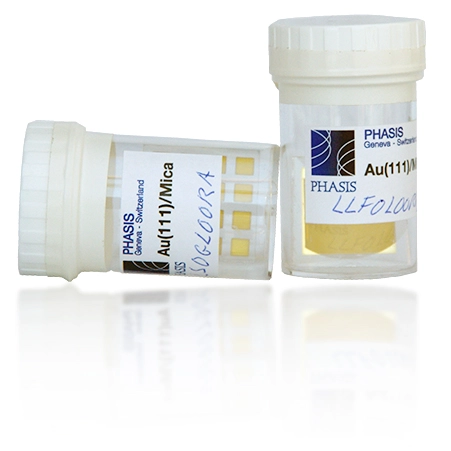

Phasis社の工場パックを未開封でお届けいたします。

用途

  • 走査型プローブ顕微鏡(SPM)の標準試料に
  • 教育用SPMの研修に
  • 広い金の平らなテラスを利用して、
    自己組織化単層(SAM)の様な極薄層の研究に
  • 電気化学の研究に 電極の表面構造、表面機能の研究に
スイス・ファシス社製 マイカ基板上の金蒸着膜

仕様

金の仕様
Auの厚さ 約200nm
面方位 (111)
金蒸着膜パターン 別表の7パターンから選択可価格、納期は全て同じです
基板と寸法
基板 V-4ランク以上の天然白雲母使用
基板の寸法 25.4 mm ｘ 25.4 mm
マイカ(雲母)の厚さ 約100 ～ 140 μm


金蒸着膜パターン

カタログ番号 金の蒸着膜
形状と配列		 記述 蒸着金
の面積
(mm2)
20020011 蒸着膜パターン20020011 25.4 mm x 25.4 mmの雲母上に金の蒸着膜、
金のカバーリング20 mm x 20 mm,
厚さ2000Å		 400
20020013 蒸着膜パターン20020013 25.4 mm x 25.4 mmの雲母上に金の蒸着膜、
金のカバーリング10 mm x 10 mmの
四角が４個、厚さ2000Å		 400
20020015 蒸着膜パターン20020015 25.4 mm x 25.4 mmの雲母上に金の蒸着膜、
金のカバーリング8 mm x 4 mmの
矩形が８個、厚さ2000Å		 256
20020016 蒸着膜パターン20020016 25.4 mm x 25.4 mmの雲母上に金の蒸着膜、
金のカバーリング4 mm x 22 mmの
帯が４本、厚さ2000Å		 352
20020020 蒸着膜パターン20020020 25.4 mm x 25.4 mmの雲母上に金の蒸着膜、
金のカバーリング4 mm x 4 mmの
矩形が16個、厚さ2000Å		 256
20020022 蒸着膜パターン20020022 25.4 mm x 25.4 mmの雲母上に金の蒸着膜、
金のカバーリング直径10 mmの
円が４個、厚さ2000Å		 314
20020023 蒸着膜パターン20020022 25.4 mm X 25.4 mmの雲母上に金の蒸着膜、
金のカバーリング直径 4 mmの
円が16個、厚さ2000Å		 201

保存期間

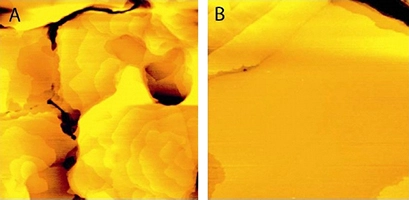

図A：AFM像、図B:未開封で2ヵ月保管後のSTM像 図A：AFM像(XY 2 μm x Z 5 nm)
図B:未開封で2ヵ月保管後のSTM像( XY 0.5 μm x Z 3 nm)
金表面の品質は空気中の汚染物質により経時的に劣化する事が判っています。
Phasis社では劣化速度を遅くするために、蒸着後直ちに純窒素でパージした容器に封入いたします。
これにより、製造後未開封なら3～4ヶ月間の保存が可能となりました。
また当社ではご注文の後に製造開始して新しい試料をお届けするようにしていますが、お手元に届きましたら直ぐにご使用くださるよう強くお勧めしています。
