表面分析付属品・消耗品

SPM関連消耗品

※価格は税別です。

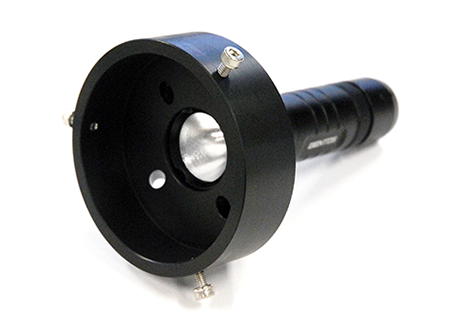

ICF70ポート取付カプラ付きLEDライト

ICF70ポート取付カプラ付きLEDライト
内容・型番 A001604
社内コード A001604
価格 ¥20,000
使用装置 超高真空SPM等、真空チャンバのICF70ビューポートに取り付け

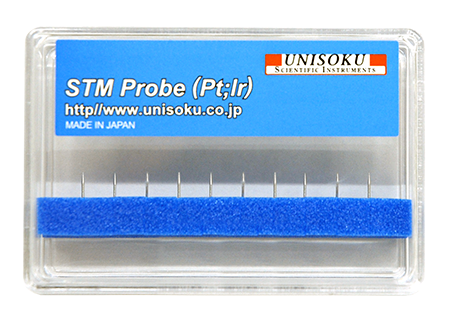

STM用探針 (Pt;Ir)

STM用探針。PtIr白金イリジウム
内容・型番 P-50 Pt;Ir
社内コード -
価格 10本1箱 ¥30,000
使用装置 当社 STM システムに対応
備考 10本1箱の価格です。(長さは約 11 mm 程度です)

※その他のSTM用金属プローブ、AFM用カンチレバー、プローブホルダ、サンプルホルダは直接お問い合わせ下さい。

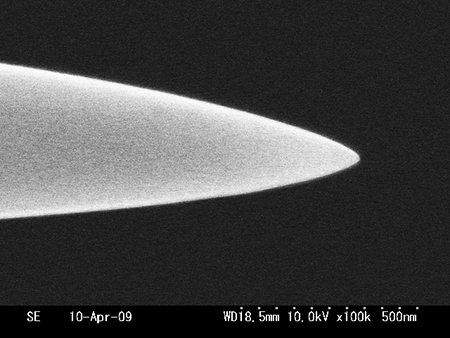

タングステンプローブ (STM用)

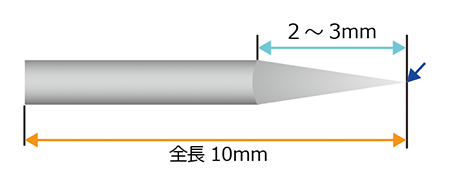

タングステンプローブ (接触検査ナノプローブ用) P-100WS
内容・型番 P-100WS
社内コード -
価格 10本1箱 ¥50,000
備考 STM用
針先形状: 円錐形
先端曲率半径: 35 nm 以下
全長: 約 10 mm
線材: 0.25 mm dia. 多結晶タングステン
傾斜部長さ: 2 ~ 2.5 mm

※STM用プローブはSEM観察に伴うカーボンの堆積を嫌うため、抜き取りSEM検査のみを行います。

タングステンプローブ (接触検査ナノプローブ用)

タングステンプローブ (接触検査ナノプローブ用) P-100WP
内容・型番 P-100WP
社内コード -
価格 10本1箱 ¥50,000
備考 接触検査ナノプローブ用
針先形状: 円錐形
先端曲率半径: 35 nm以下
線材: 0.25 mm dia. 多結晶タングステン
傾斜部長さ: 3 mm
傾斜角 (両角): 10 ~ 15°

※接触抵抗の影響が少ない測定向け

PtIrコーティングタングステンプローブ

PtIrコーティングタングステンプローブ P-100W/PtIr
内容・型番 P-100W/PtIr
社内コード -
価格 10本1箱 ¥100,000
備考 接触検査ナノプローブ用
針先形状: 円錐形
先端曲率半径: 35 nm 以下
全長: 約 10 mm
線材: 0.25 mm dia. 多結晶タングステン
PtIr (80:20) コーティング厚さ: 3 nm
傾斜部長さ: 2 ~ 3 mm
傾斜角 (両角): 10 ~ 15°

※低接触抵抗、マイルドな接触測定向け

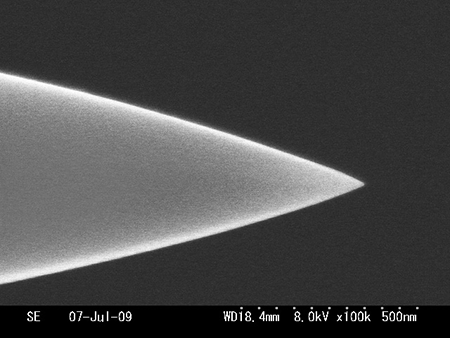

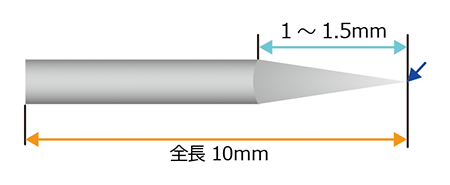

ニッケルプローブ (STM、接触検査ナノプローブ用)

ニッケルプローブ P-100Ni(S)
内容・型番 P-100Ni(S)
社内コード なし
価格 10本1箱 ¥50,000
備考 STM用
針先形状: 円錐形
先端曲率半径: 25 nm 以下
全長: 約 10 mm
線材: 0.25 mm dia. 多結晶ニッケル
傾斜部長さ: 1 ~ 1.5 mm

※STM用プローブはSEM観察に伴うカーボンの堆積を嫌うため、抜き取りSEM検査のみを行います。

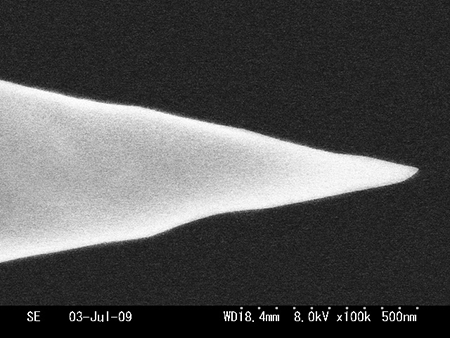

白金イリジウムプローブ (電解研磨仕上げ・STM用)

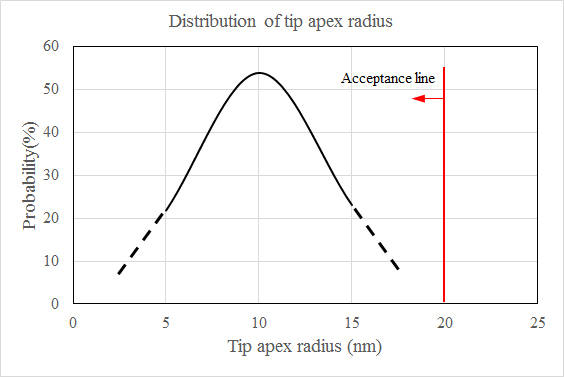

白金イリジウムプローブ (電解研磨仕上げ・STM用) P-100PtIr(S) Distribution of tip apex radius

先端曲率半径の分布

内容・型番 P-100PtIr(S)
社内コード -
価格 10本1箱 ¥80,000
備考 STM用、接触検査ナノプローブ用
針先形状: 円錐形
先端曲率半径: 20 nm 以下
全長: 約 10 mm
線材: 0.5 mm dia. 多結晶白金イリジウム (80:20)
傾斜部長さ: 2.5 ~ 3 mm

※STM用プローブはSEM観察に伴うカーボンの堆積を嫌うため、抜き取りSEM検査のみを行います。

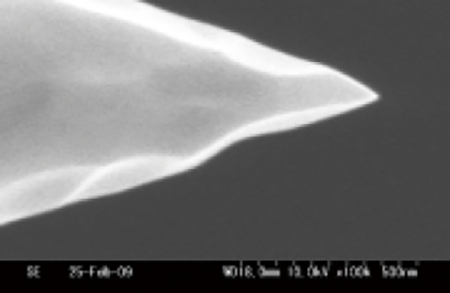

白金イリジウムプローブ (電解研磨仕上げ・接触検査ナノプローブ用)

白金イリジウムプローブ (電解研磨仕上げ・接触検査ナノプローブ用)
内容・型番 P-100PtIr (P)
社内コード -
価格 10本1箱 ¥80,000
備考 STM用、接触検査ナノプローブ用
針先形状: 円錐形
先端曲率半径: 20 nm 以下
全長: 約 10 mm
線材: 0.5 mm dia. 多結晶白金イリジウム (80:20)
傾斜部長さ: 2.5 ~ 3 mm

※低接触抵抗、幅広い接触測定向け

マイカ基板上の金 (Au) 蒸着膜 (15 × 15 mm)

マイカ基板上の金 (Au) 蒸着膜 (15×15mm)
内容・型番 AU15M
社内コード -
価格 1枚 ¥20,000/4枚セット ¥70,000
使用装置 SPMサンプルホルダ他 (単分子膜の測定用基板に最適)
備考 マイカ厚み: 60 ~ 120 μm、金膜厚: 100 ~ 150 nm
使用前にお客様にてAu (111) 結晶化を行って下さい。(大気中、700°C で水素炎またはブタンガス炎にて加熱)
サイズの変更は可能です (最大20 × 30 mm まで)。お問い合わせ下さい。価格は御見積いたします。

STM測定用試料 (HOPG)

STM測定用試料 (HOPG) 小判型、菱形
内容 試料の厚さ(t): 約 0.5 mm
社内コード A00010
価格 t = 約 0.5 mm 以上: ¥25,000(2017/5/29改訂)
備考 サンプルホルダー取付プレートに貼り付けた状態にて販売致します。取付プレートはSPMの機種で異なり小判形と菱形がありますのでご指定下さい。

バルブ付ミニシリンダ (Ar入)

バルブ付きミニシリンダ (Ar入)
内容・型番 U100-1101
社内コード A001700
価格 ¥145,000(2017/5/29改訂)
使用装置 スパッタイオン銃 IB-102、103
備考 アルゴンガス約 1.5 気圧を封入済み
取付フランジ: ICF34 シリンダ内容量: 約 50 cc

バルブ付ミニシリンダ (空)

バルブ付きミニシリンダ (空)
内容・型番 U100-1100
社内コード 423056
価格 1本 ¥85,000(2017/5/29改訂)
使用装置 スパッタイオン銃 IB-102、103
備考 出荷状態のおいてシリンダ内は1気圧の大気です。取付フランジ: ICF34, シリンダ内容量: 約 50 cc

絶縁碍子: 凸型

絶縁碍子: 凸型 絶縁碍子:凸型_図
内容・型番 No. 1
社内コード No. 1
価格 10個1組 ¥5,000
使用装置 SPM サンプルホルダ
備考 アルミナ10個単位で販売いたします。

絶縁碍子: 凸型

絶縁碍子 (ガイシ): 凸型 絶縁碍子 (ガイシ): 凸型 (図)
内容・型番 No. A
社内コード No. A
価格 10個1組 ¥8,000
使用装置 SPM サンプルホルダ等
備考 アルミナ 10個単位で販売いたします。

絶縁碍子: 数珠玉碍子

絶縁碍子 (ガイシ): 数珠玉碍子。真空内配線用等用 絶縁碍子 (ガイシ): 数珠玉碍子 (図)
内容・型番 No. A-2
社内コード No. A-2
価格 10個1組 ¥5,000
使用装置 真空内配線用等
備考 アルミナ 10個単位で販売いたします。

絶縁碍子: 筒型

絶縁碍子 (ガイシ):筒型 絶縁碍子 (ガイシ):筒型 (図)
内容・型番 No. AL-1
社内コード No. AL-1
価格 10個1組 ¥5,000
使用装置 スパッタイオン銃内部材料
備考 アルミナ 10個単位で販売いたします。

交換用フィラメント

交換用フィラメント
内容・型番 U200-1030型
社内コード -
価格 1個 ¥8,000
使用装置 STM 用探針加熱装置 EB-101
備考 先端カット加工済み

タンタル製フィラメントカバー

タンタル製フィラメントカバー
内容・型番 U200-1031型
社内コード 902020
価格 1個 ¥10,000
使用装置 STM 用探針加熱装置 EB-101

白金線 (Pt) リング (交換用)

白金線 (Pt) リング (交換用)
内容・型番 U200-1040型
社内コード USM0101
価格 1個 ¥8,000
使用装置 STM 探針電解研磨装置 UTE-1001型

セル (角型セル)

セル (角型セル)
内容・型番 206023
社内コード 206023
価格 1個 ¥10,000
使用装置 STM 探針電解研磨装置 UTE-1001型

ミニマグライト (2個1組)

ミニマグライト (2個1組)
内容・型番 LM2A001
社内コード -
価格 2個1組 ¥2,000
使用装置 STM 探針電解研磨装置 UTE-1001型
備考 ニップル球仕様の場合は対応できません。

Kセル蒸着用坩堝 (ルツボ)

Kセル蒸着用坩堝 (ルツボ)
内容・型番 U200-1050型
社内コード -
価格 1個 ¥20,000
使用装置 Kセル蒸着源 U100-1000型

STM用サンプルホルダ (通電加熱用)

STM用サンプルホルダ (通電加熱用)
内容・型番 USM-0029
社内コード USM-0029
価格 1個 ¥50,000
使用装置 USM1100S, USM1200S, その他STM装置

※特注仕様のSTMシステムを数多く納入させていただいておりますので上記型番の使用装置でもホルダが異なる場合があります。詳しくはお問い合わせください。

極低温STM用サンプルホルダ (通電加熱用)

img_極低温STM用サンプルホルダ (通電加熱用)
内容・型番 USM-0027
社内コード USM-0027
価格 1個 ¥60,000
使用装置 USM1200S その他STM装置
備考 ホルダ形状はUSM-0029と同じです。サンプルを早く冷却するため上部プレート部品に銅を使用しております。

※特注仕様のSTMシステムを数多く納入させていただいておりますので上記型番の使用装置でもホルダが異なる場合があります。詳しくはお問い合わせください。

STM探針ホルダ (直径 0.5 mm 用)

STM探針ホルダ (直径0.5mm用)
内容・型番 902004
社内コード 902004
価格 1個 ¥20,000
使用装置 USM1100S, USM1200S, その他STM専用機
備考 直径 0.5 mm の探針用ですが、直径 0.3 mm の探針の装着も可能です。

※特注仕様のSTMシステムを数多く納入させていただいておりますので上記型番の使用装置でもホルダが異なる場合があります。詳しくはお問い合わせください。
